Программы проектирования инженерных систем

VIEGA H₂O (версия 1.6)

Графическая программа для проектирования систем холодного и горячего водоснабжения.

Подробнее

VIEGA C.O. (версия 3.8)

Программа для проектирования систем отопления и холодоснабжения.

Подробнее

Чтобы скачать программы, пожалуйста, заполните все поля формы и нажмите кнопку «Скачать»

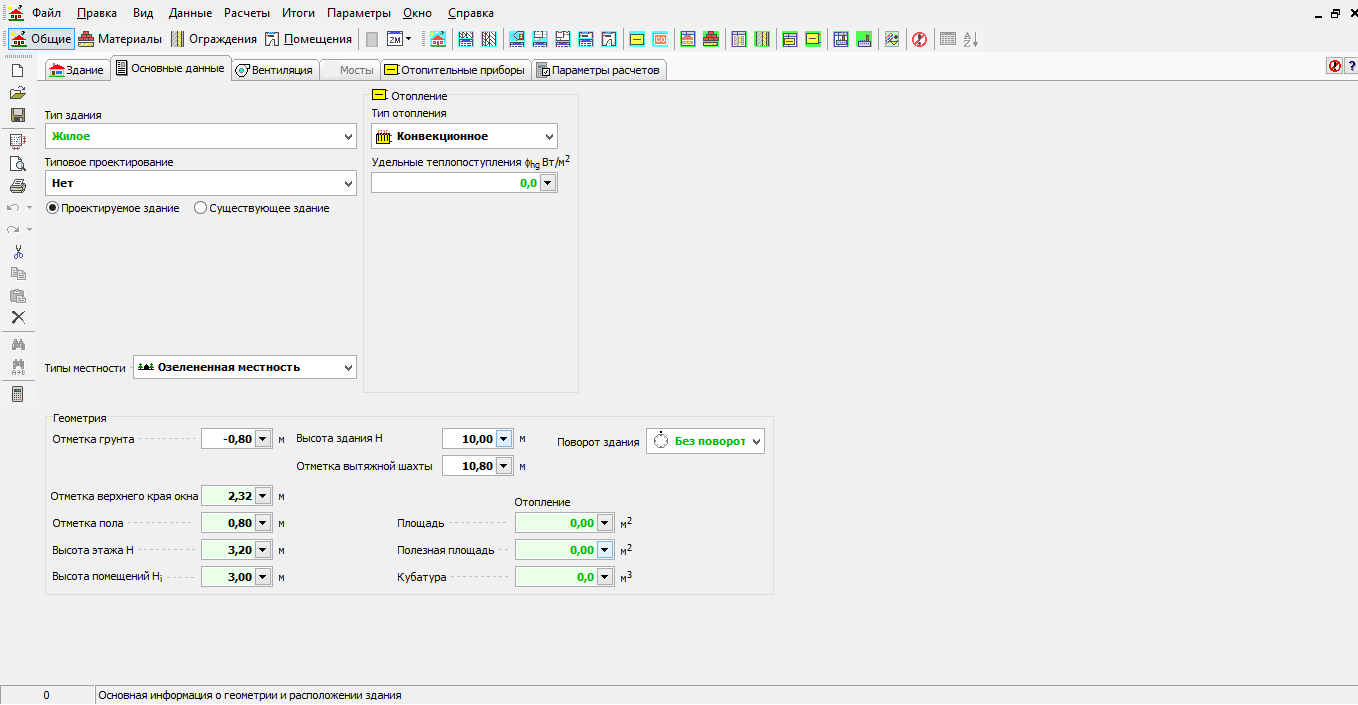

VIEGA OZC (версия 5.1)

Программа для расчета теплопотерь здания и отдельных помещений в нем

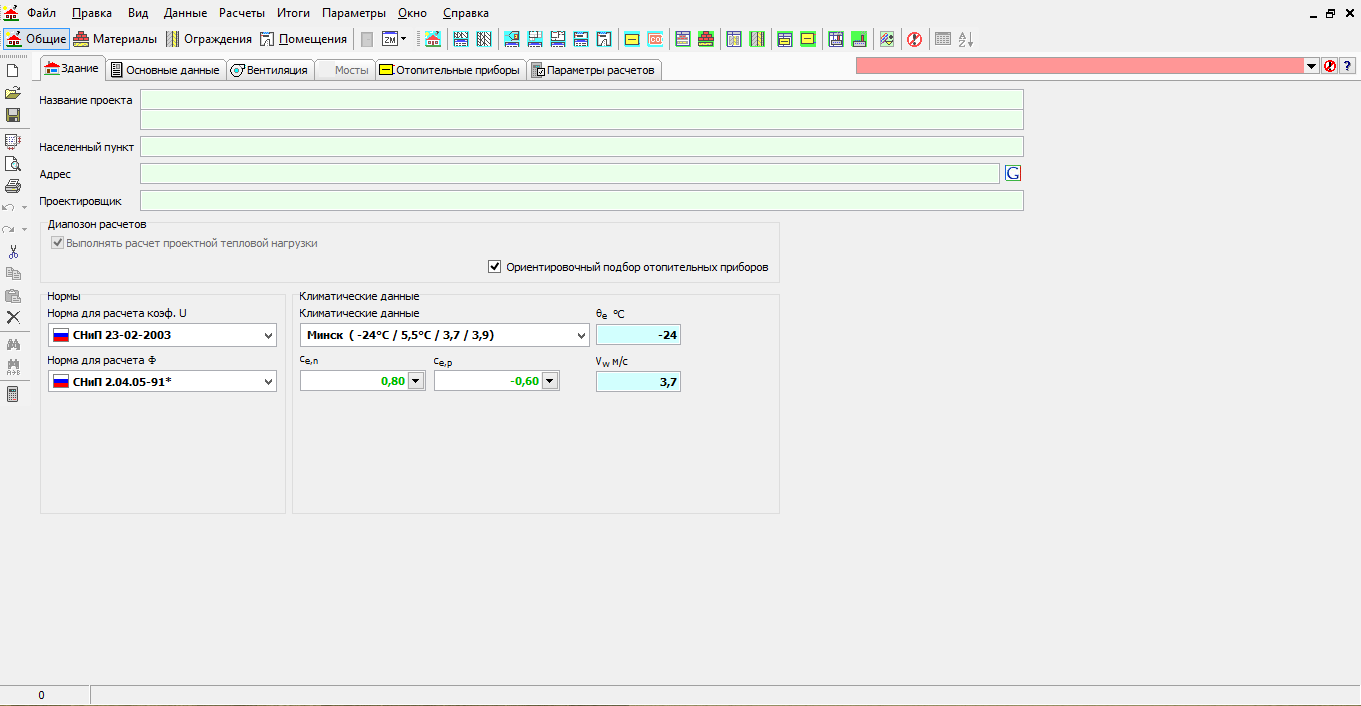

Расчеты в программе VIEGA OZC выполняются в соответствии со следующими строительными нормами и правилами:

СНиП 2.04.05.91«Отопление, вентиляция и кондиционирование»
СНиП 23-01-99* «Строительная климатология»
СНиП 2.08.01-89* «Жилые здания»
СНиП 23-02-2003 «Тепловая защита зданий»

Программа VIEGA OZC соответствует Рекомендациям АВОК 2.3-2012 «Руководство по расчету теплопотерь помещений и тепловых нагрузок на систему отопления жилых и общественных зданий».

Программа VIEGA OZC позволяет:

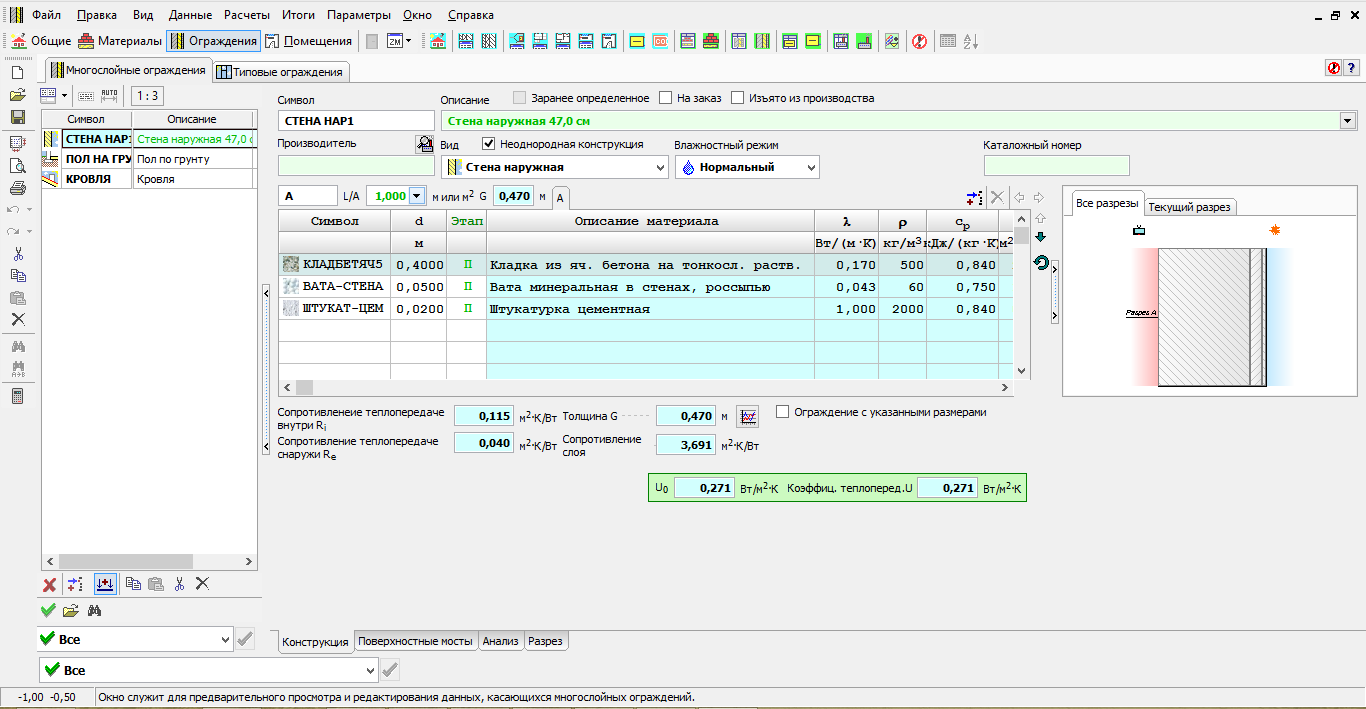

выполнять расчет коэффициентов теплопередачи U для стен, полов, кровель и совмещенных покрытий, а также для ограждений с неоднородной структурой;
создавать графики распределения температур и парциального давления водяного пара в ограждениях;

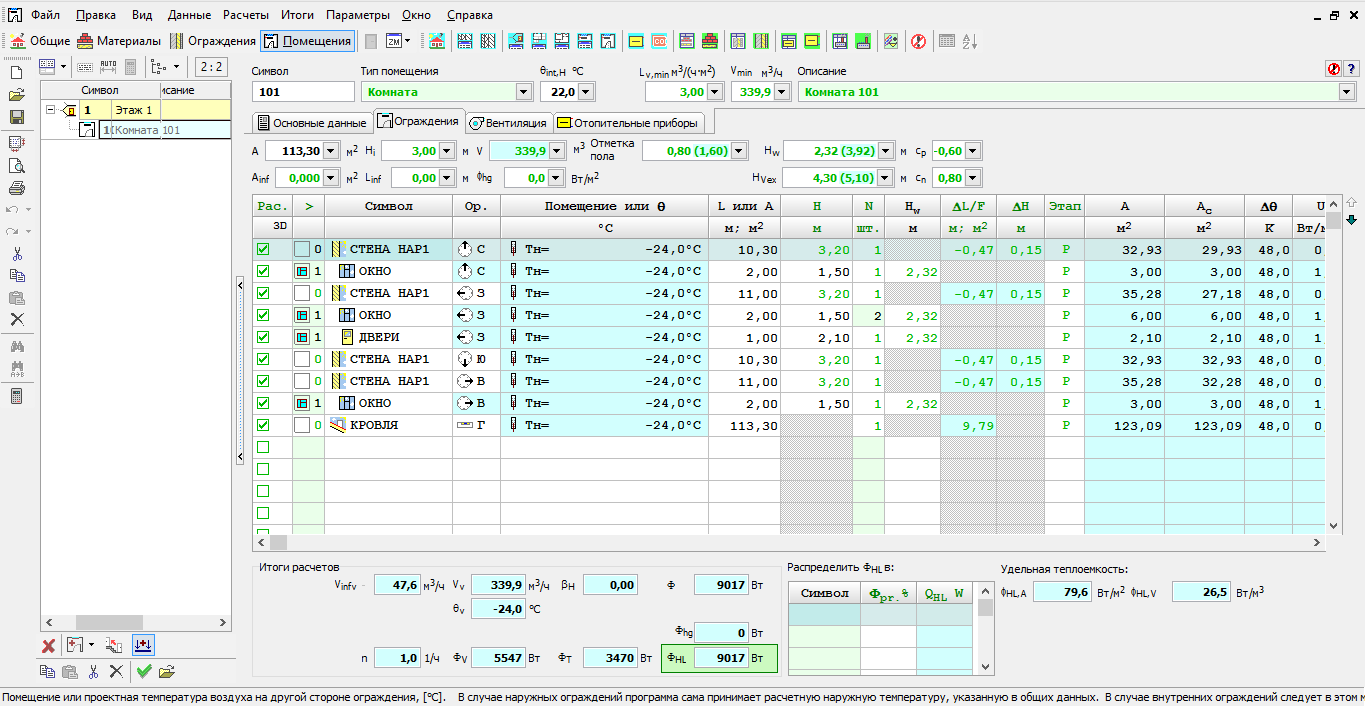

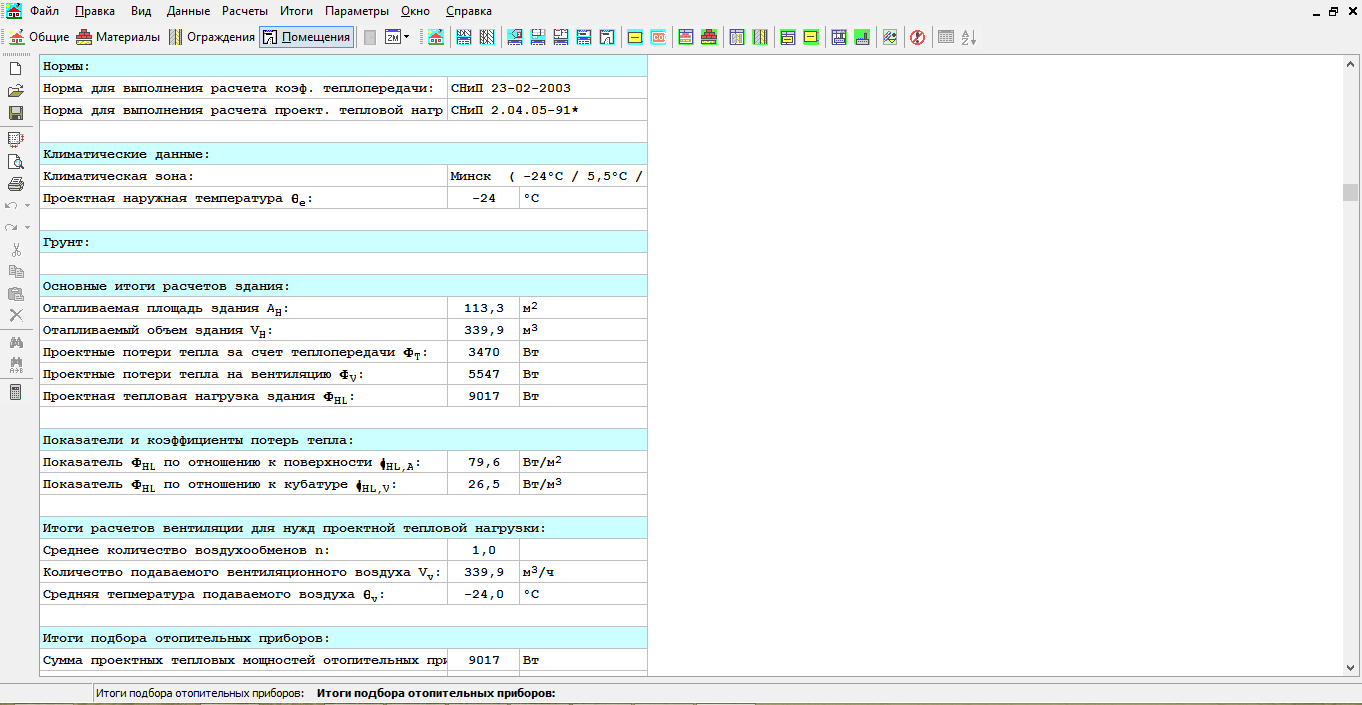

выполнять расчет проектной тепловой нагрузки для отдельно взятых помещений, квартир, зон, а также для всего здания согласно старой и новой нормам;
автоматически пересчитывать теплопотери помещений и всего здания в случае изменения конструкции (изоляционной способности) строительных ограждений;
выполнять тепловые расчеты зданий, оснащенных различными вентиляционными системами (вместе с системами рекуперации и рециркуляции воздуха);

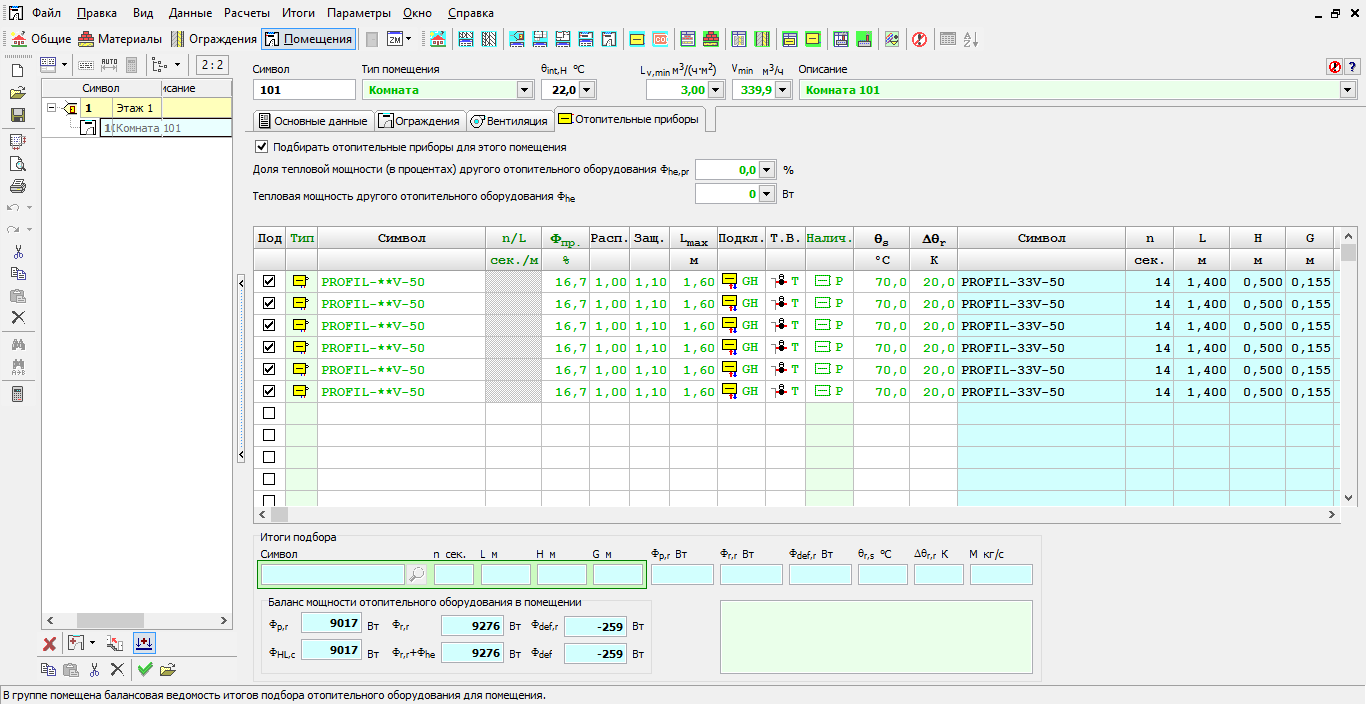

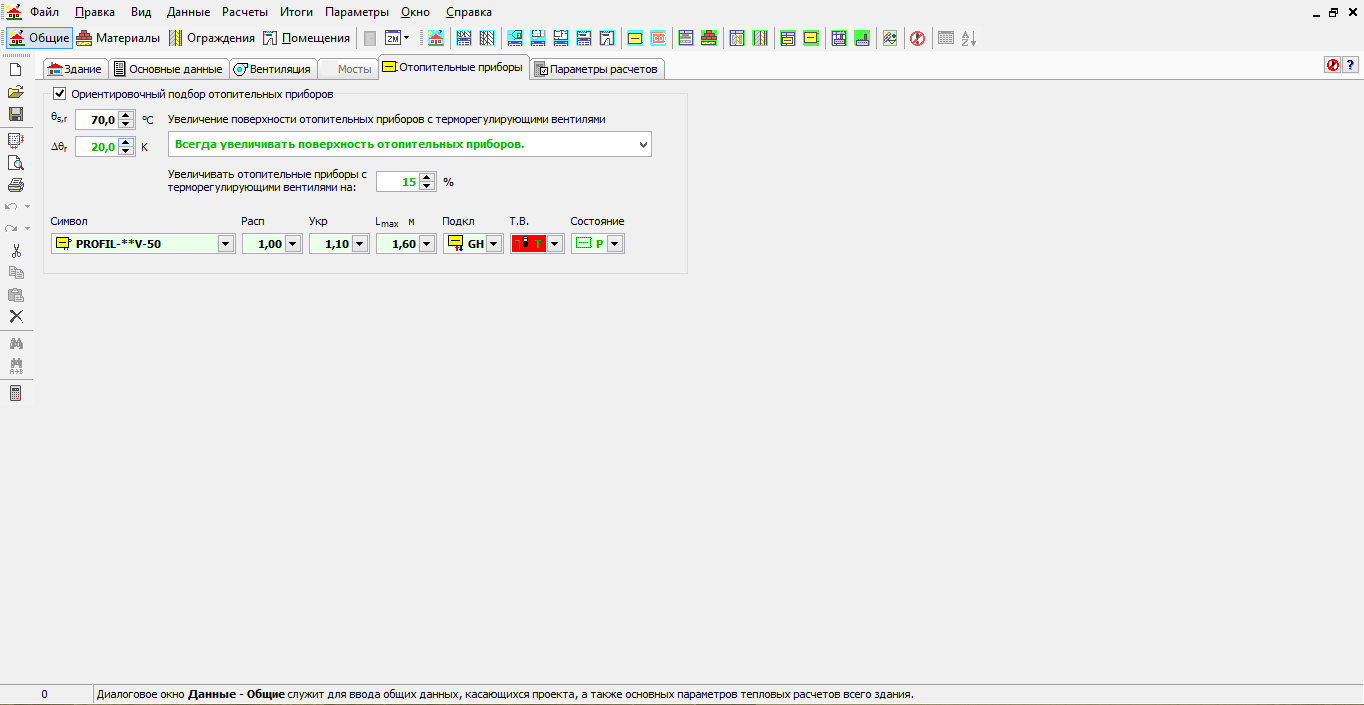

по желанию проектировщика производить предварительный подбор размеров отопительных приборов по помещениям.

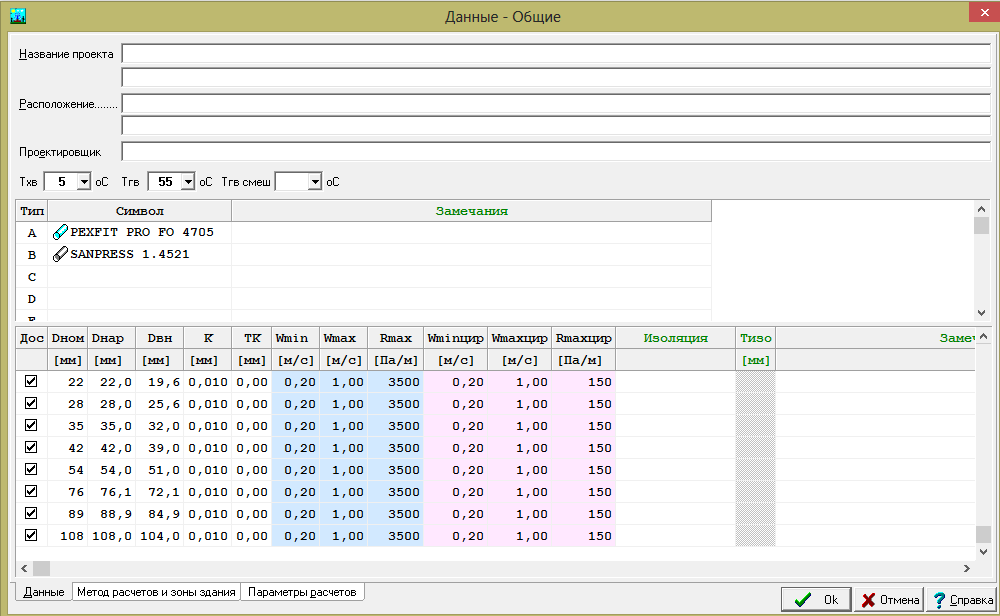

VIEGA H₂O (версия 1.6)

Графическая программа для проектирования систем холодного и горячего водоснабжения

Программа VIEGA H₂O позволяет:

выполнять гидравлический расчет систем холодного и горячего водоснабжения;
выполнять расчет системы холодного и горячего водоснабжения на базе развернутой схемы;
создавать спецификацию оборудования и материалов.

Краткое описание программы VIEGA H₂O:

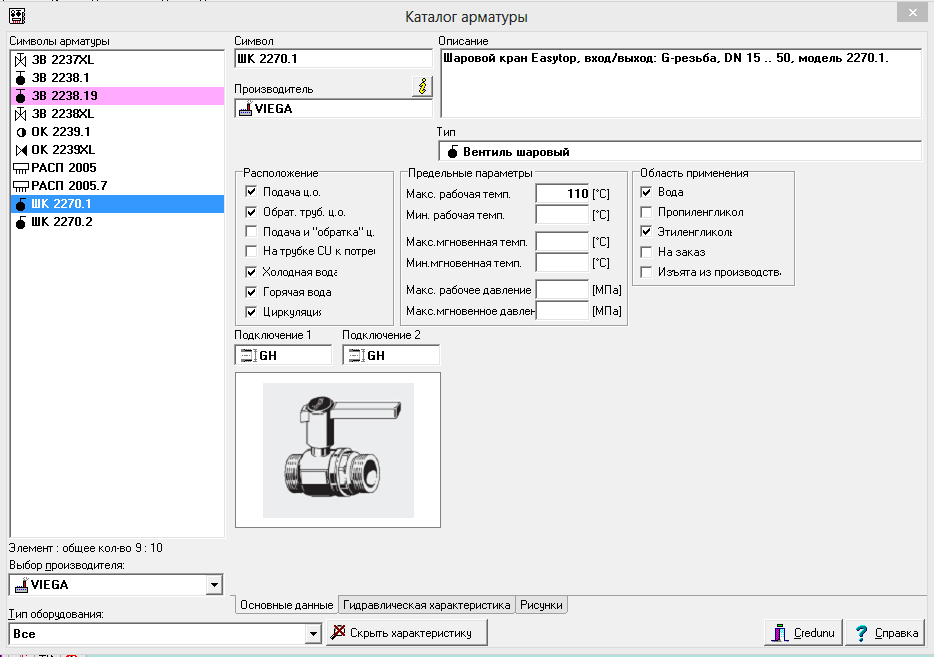

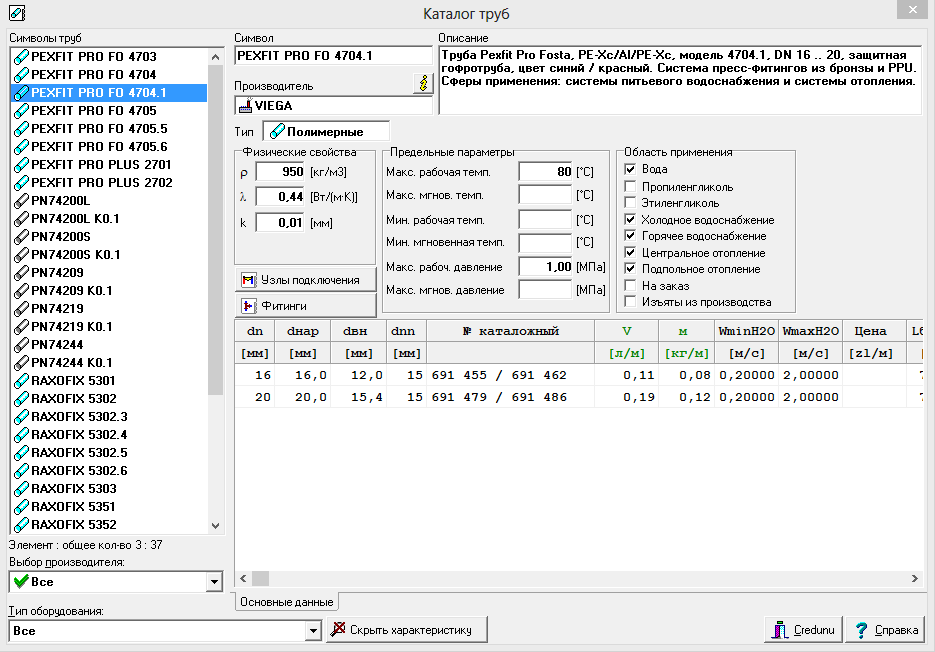

обширные каталоги труб и арматуры;

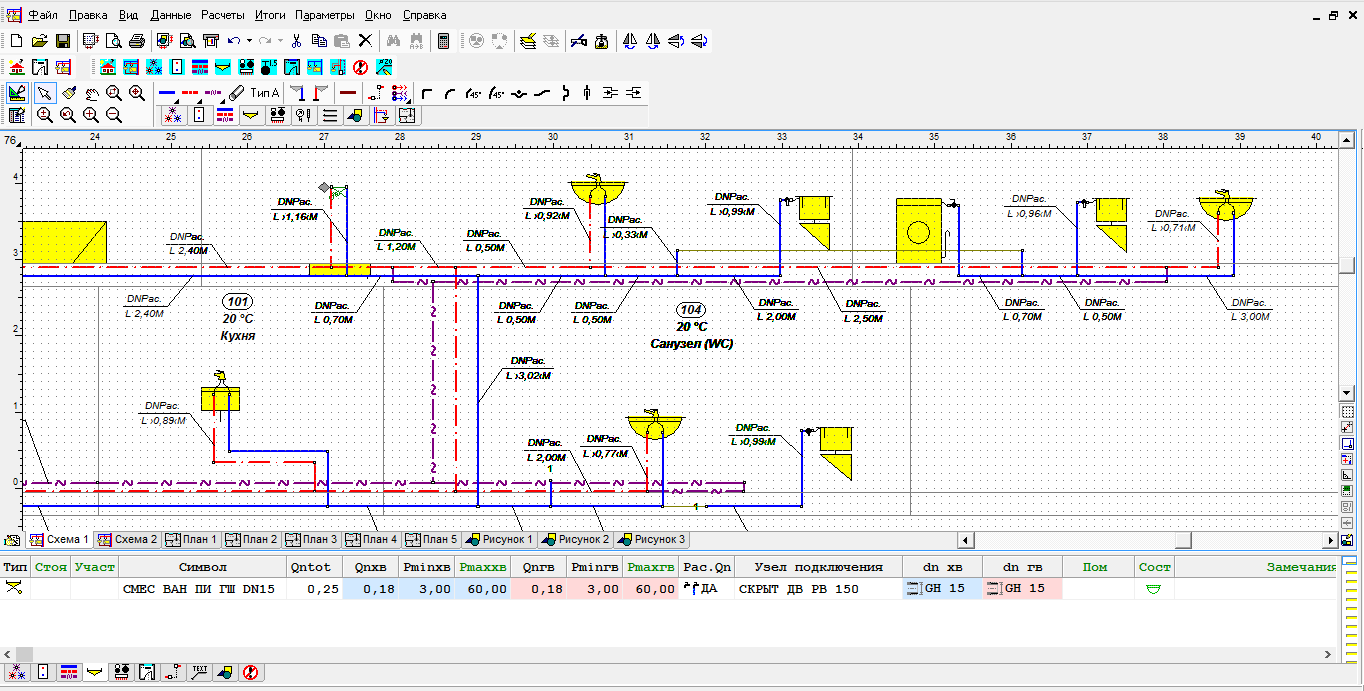

графический ввод данных — создание развернутой плоской схемы и планов системы водоснабжения;
система автоматических подсказок и диагностики правильного внесения данных; множество функций: копирование, размножение, автоматическое создание следующего этажа, создание блоков из элементов системы водоснабжения и т.п.;
возможность получения полной проектной документации;
результаты в форме таблиц с возможностью сортировки по определенным параметрам;
проектирование системы водоснабжения на развернутой плоской схеме с возможностью импорта чертежей AutoCAD (.dwg) и использование их как основы для создания планов системы водоснабжения;

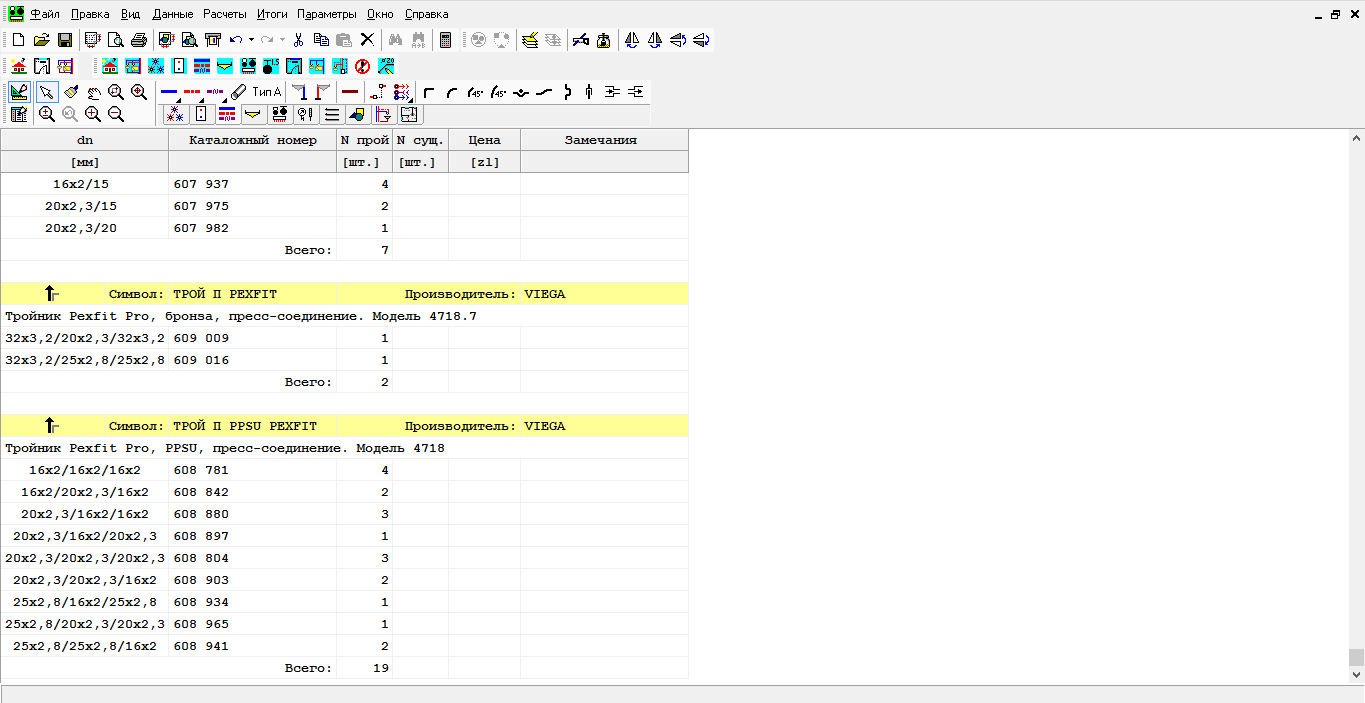

спецификация оборудования и материалов системы водоснабжения.

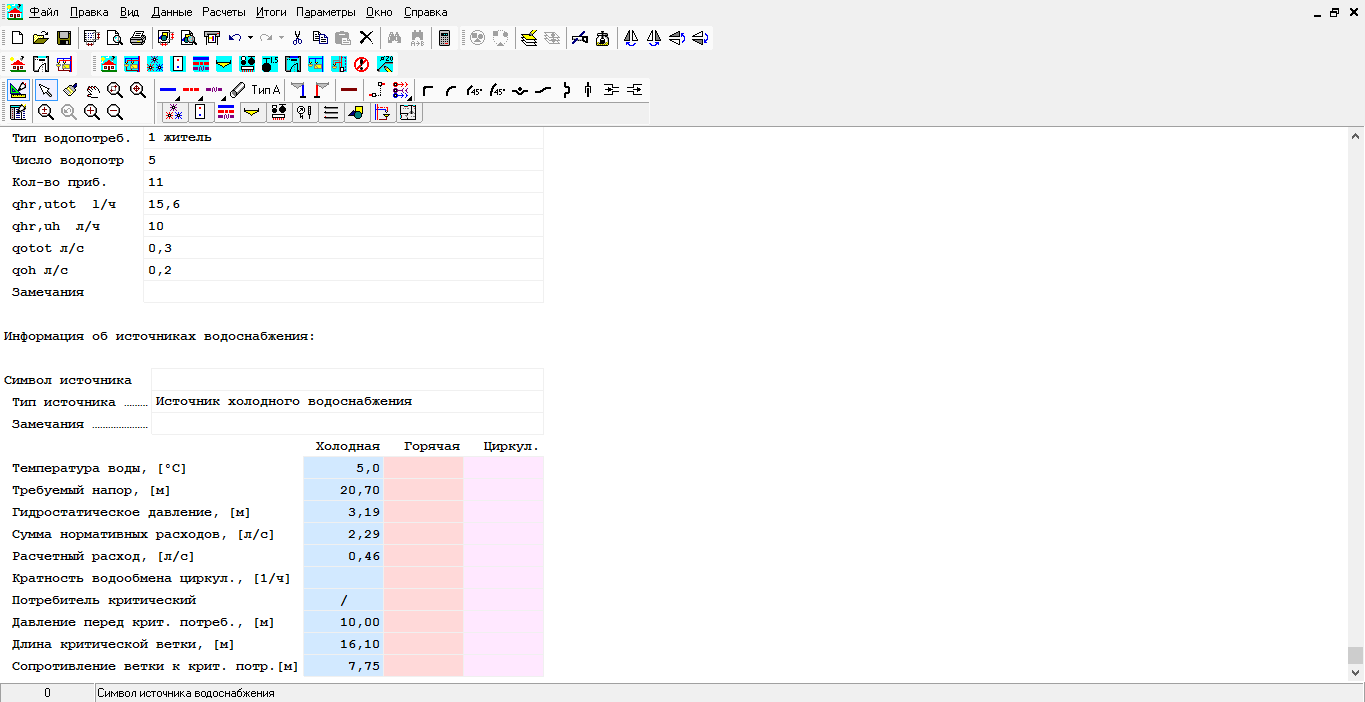

В рамках расчета систем холодного и горячего водоснабжения программа VIEGA H₂O позволяет:

определять номинальные расходы воды в трубопроводах;
подбирать диаметры трубопроводов;
определять гидравлическое сопротивление отдельных элементов системы, а также требуемое располагаемое давление;

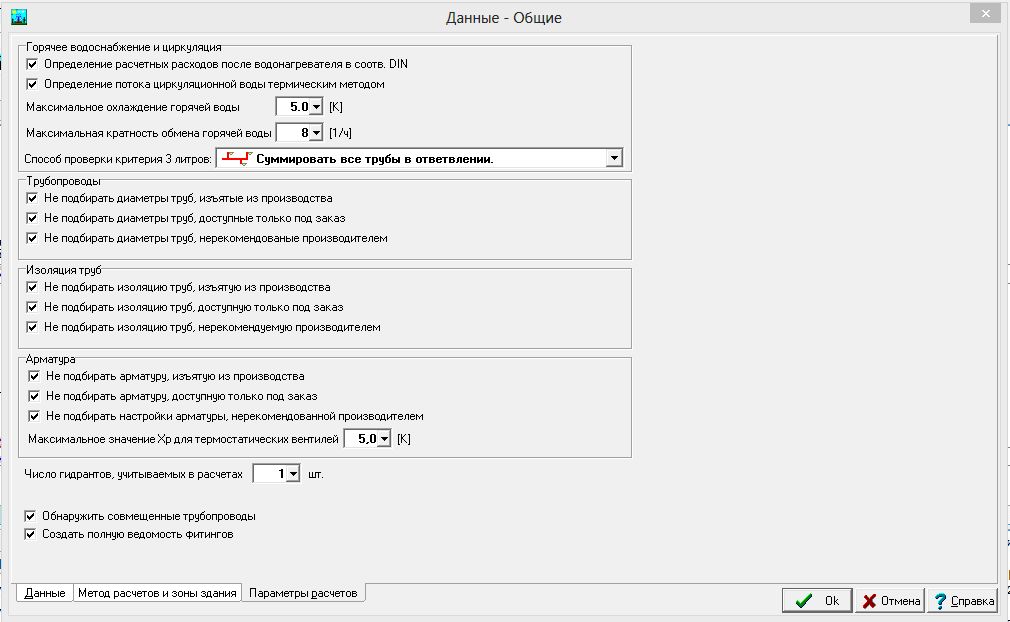

рассчитывать требуемый расход воды в сети циркуляции горячего водоснабжения;
выполнять регулирование расхода воды в сети циркуляции горячего водоснабжения;
подбирать регулирующие вентили и шайбы;
подбирать теплоизоляцию трубопроводов.

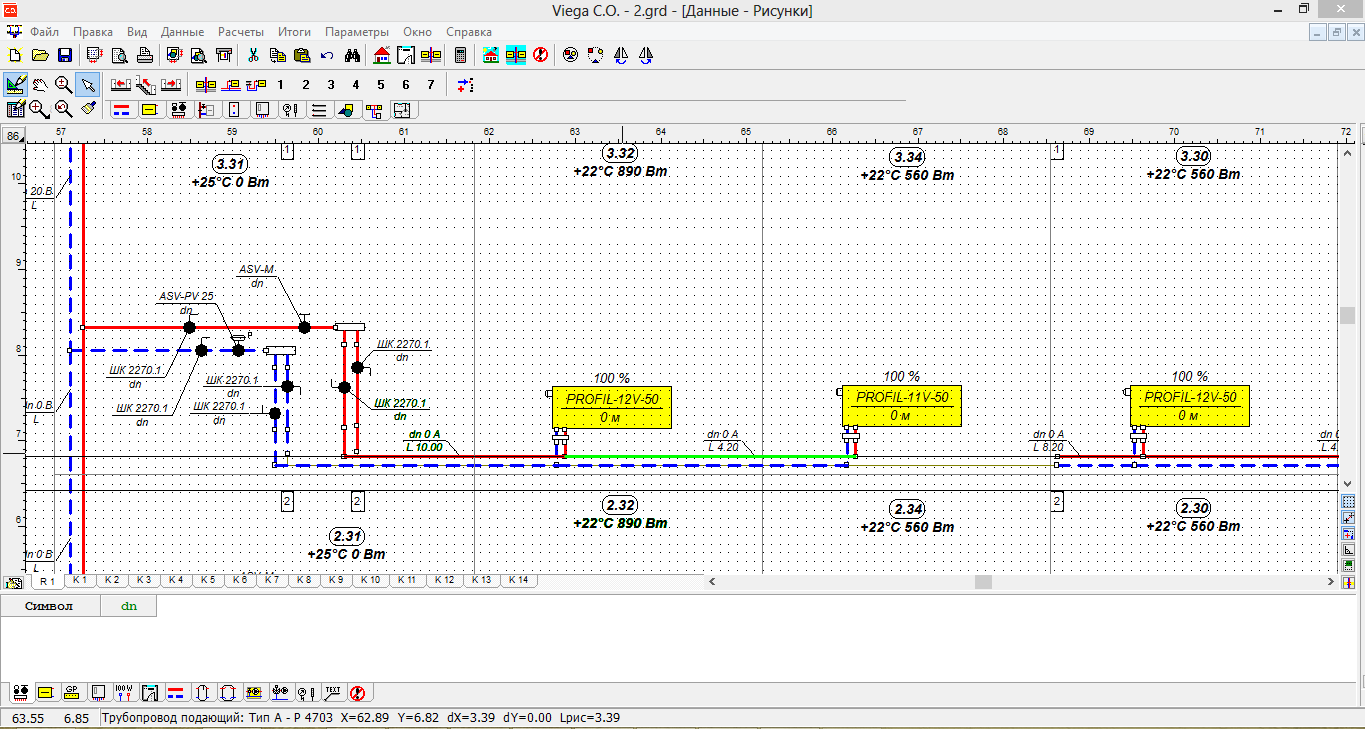

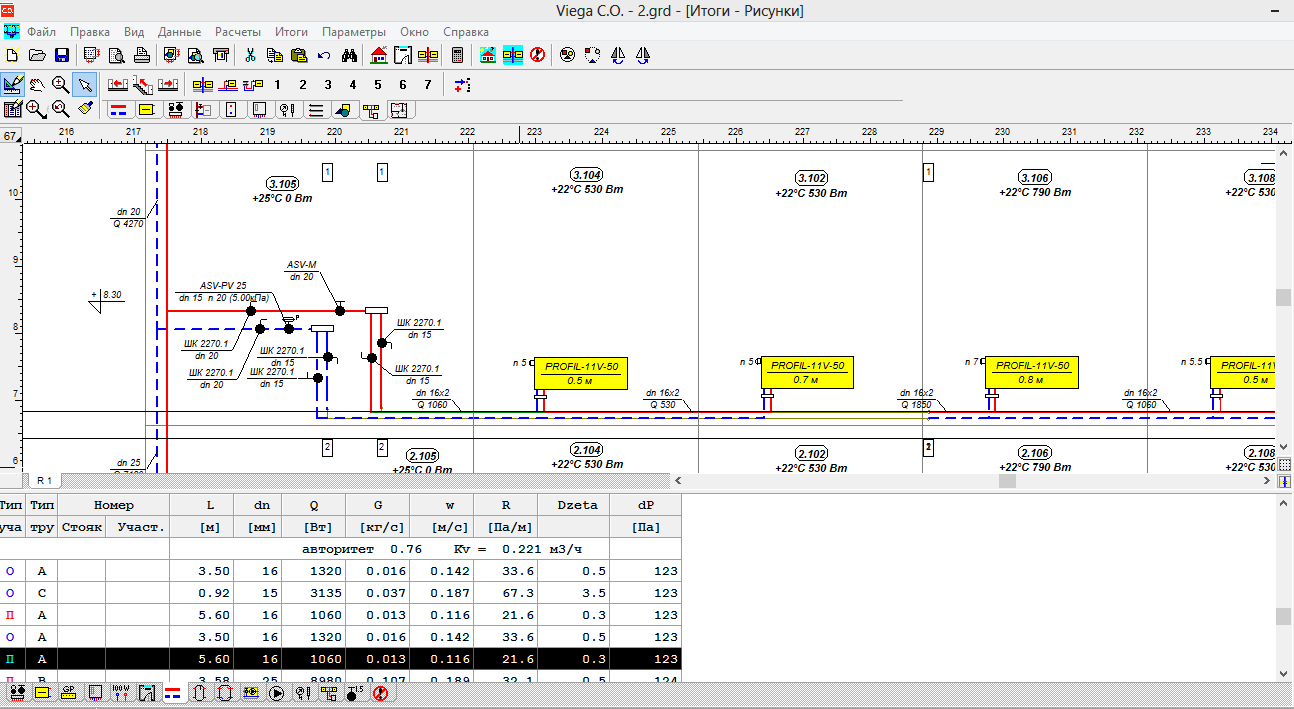

VIEGA C.O. (версия 3.8)

Программа для проектирования новых систем отопления, регулирования существующих систем (например, в зданиях после тепловой модернизации) и для проектирования системы трубопроводов в системе холодоснабжения

Программа VIEGA С.О. позволяет:

выполнять полный гидравлический расчет системы радиаторного и напольного отопления;
выполнять полный тепловой расчет системы отопления;
выполнять расчет системы отопления на базе развернутой схемы;

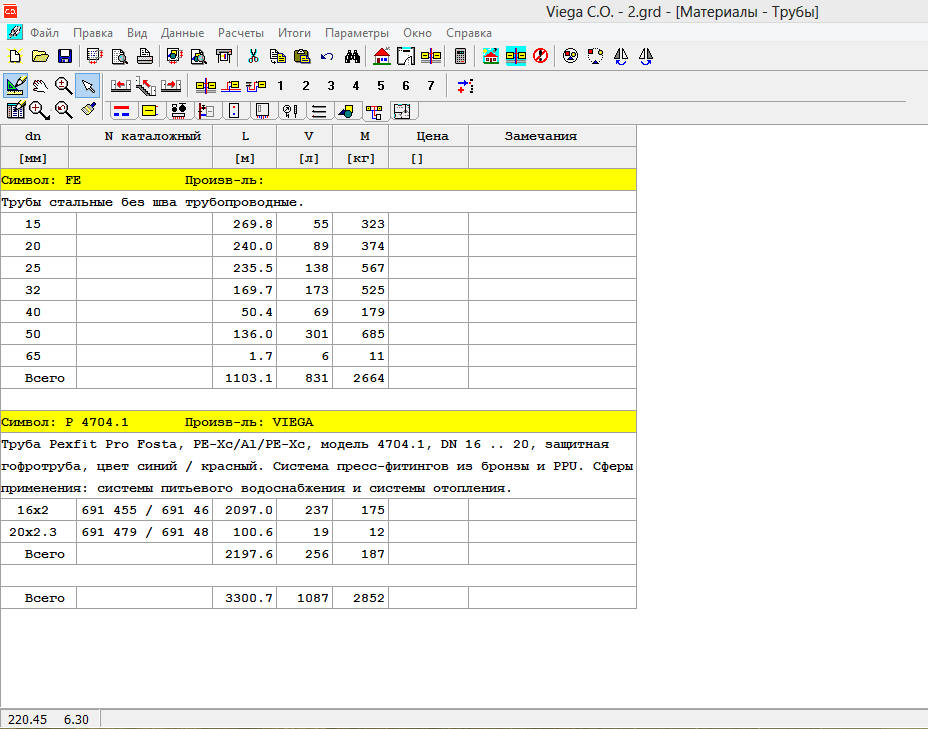

создавать полную спецификацию подобранного оборудования.

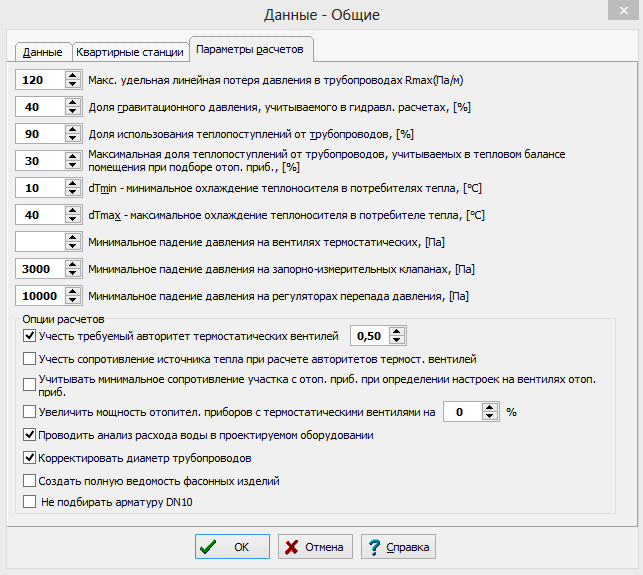

В рамках гидравлического расчета программа VIEGA С.О. позволяет:

подбирать диаметры трубопроводов;
определять гидравлические сопротивления отдельных участков с учетом гравитационного давления, являющегося следствием остывания теплоносителя в трубопроводах и потребителях тепла;
определять общие потери давления в системе;
уменьшать избыток давления в участках посредством подбора предварительных настроек клапанов или подбора диаметра отверстия дроссельной шайбы, учитывая необходимость обеспечения надлежащего гидравлического сопротивления участка;
подбирать настройки регуляторов перепада давления, установленных проектировщиком в выбранных им местах (основание стояка, ветвь системы и так далее);
автоматически учитывать требования относительно авторитетов термостатических клапанов (соответствующий перепад давления на клапанах);
подбирать буферные накопители тепла, работающие с квартирными станциями;
подбирать насосные группы;
подбирать насосы;
применять гидравлические стрелки;
применять спаренные коллекторы.

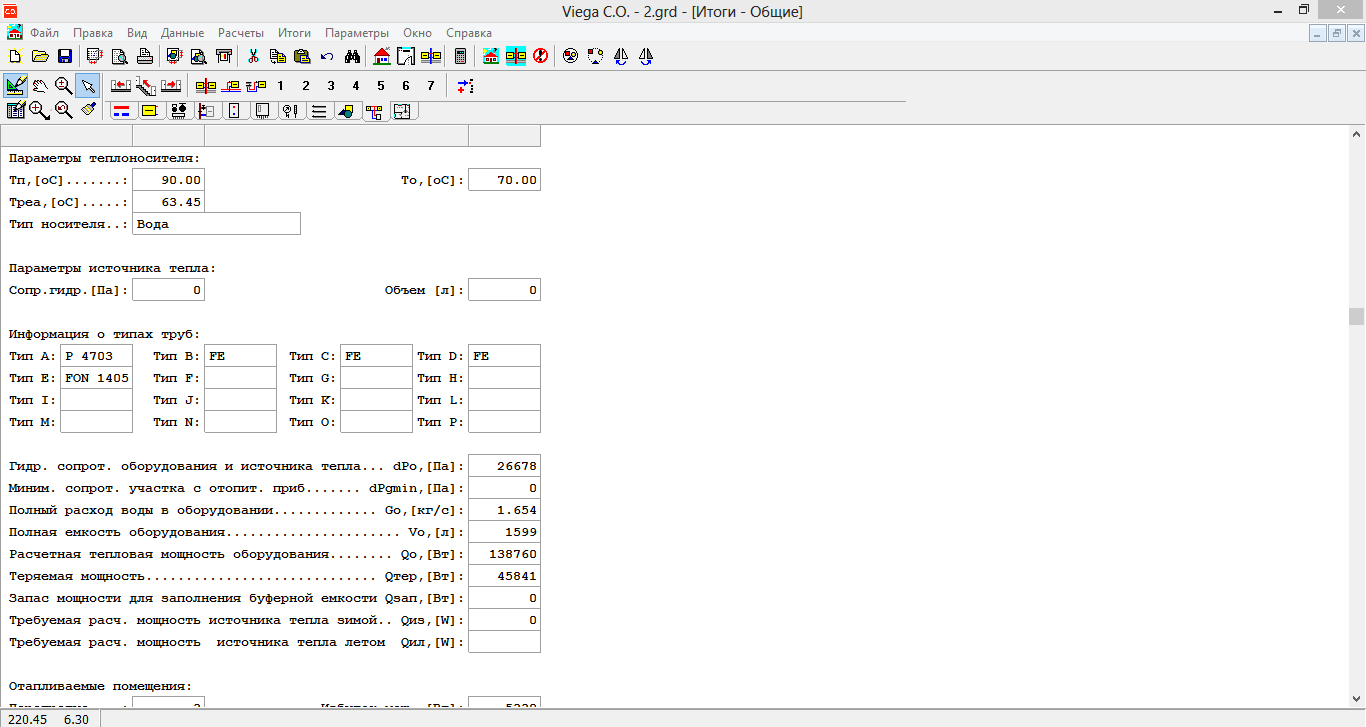

В результате теплового расчета программа VIEGA С.О. выполняет следующее:

определяет теплопоступления от трубопроводов, находящихся в помещениях; определяет остывание теплоносителя в трубопроводах;
для указанной потребности в тепловой мощности определяет требуемые размеры отопительных приборов;
подбирает нужный расход теплоносителя, поступающего в существующие потребители тепла с учетом его остывания в трубопроводах, а также теплопоступления от трубопроводов (вариант регулирования существующей системы, например в утепленных зданиях);
учитывает воздействие остывания теплоносителя в трубопроводах на значение гравитационного давления в отдельных участках, а также на тепловую мощность потребителей тепла;

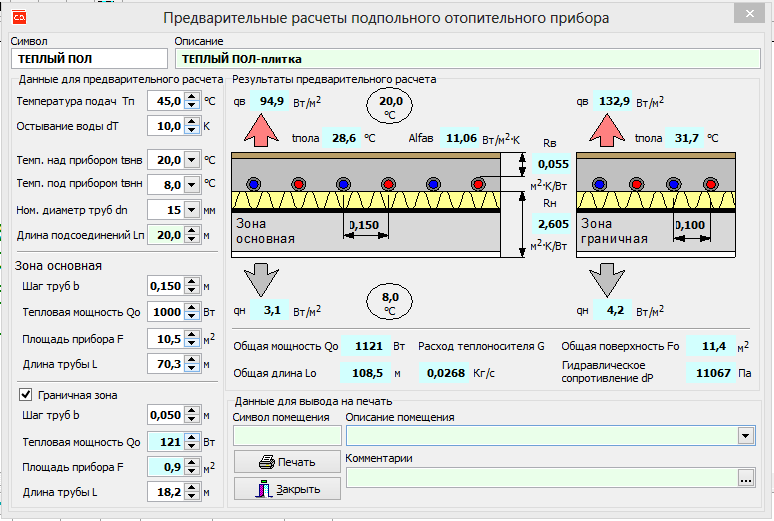

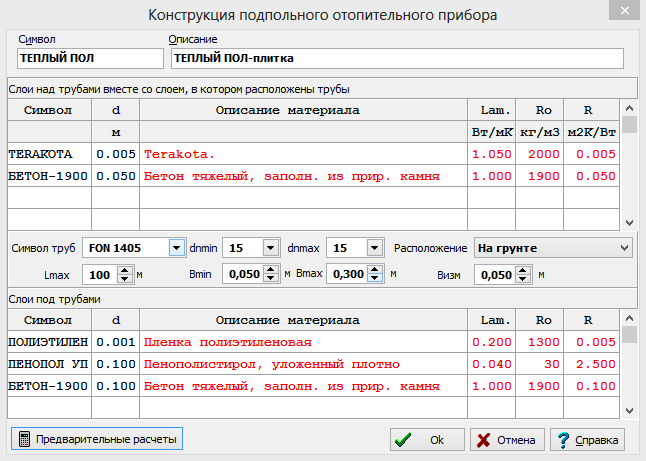

определяет параметры проектируемых напольных отопительных приборов.

В программе VIEGA С.О. можно проектировать следующие системы:

насосные системы;
системы трубопроводов: однотрубные, двухтрубные, смешанные;
с разными тепло- и хладоносителями: вода, этиленгликоль, пропиленгликоль;
с нижней и верхней разводкой, с горизонтальной разводкой, коллекторные системы; конвекционные, напольные или стеновые отопительные приборы;
автоматические воздухоотводчики (не должно быть воздуховыпускной системы); обычные или термостатические радиаторные клапаны.

Другие возможности программы VIEGA С.О.:

предварительная регулировка посредством использования клапанов с преднастройкой или дроссельных шайб;
стабилизация перепада давления путем использования дроссельных стабилизаторов; возможность использования регуляторов расхода.

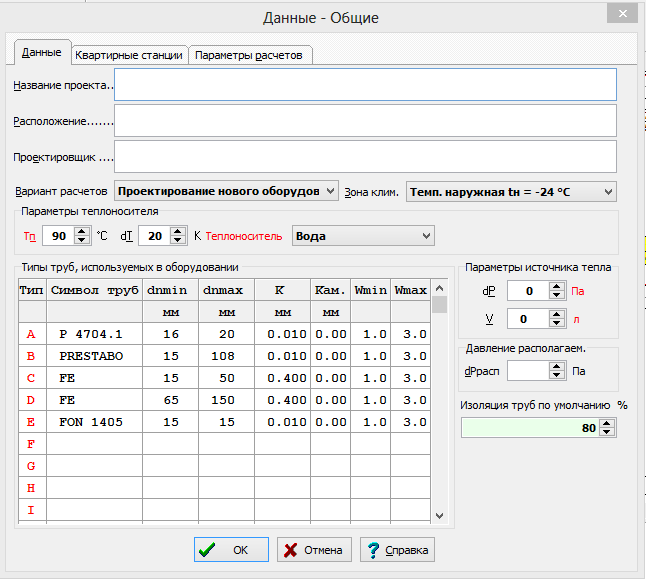

База данных программы VIEGA С.О. включает в себя данные по трубопроводам, арматуре и отопительным приборам.

Программа VIEGA С.О. дает возможность проектировать большие системы (даже 140 стояков и 12000 отопительных приборов). Поставляемая вместе с программой библиотека типовых фрагментов рисунков (блоков), таких как этажестояки, элементы поквартирных и распределительных систем, позволяет быстро создавать развернутую плоскую схему. Кроме того, пользователь может создавать почти неограниченное количество собственных блоков, состоящих из любых фрагментов рисунка. Эти блоки затем могут быть использованы в других проектах. Благодаря функции размножения элементов рисунка можно, например, ввести фрагмент развернутой плоской схемы системы для всего этажа (очередные стояки или поквартирные системы) и затем автоматически создать схему и данные для следующих этажей.
